N01 Neurológica
Córtex funcional
Neuroanatomia e localização cortical
Cores destacam os lobos e as regiões pré e pós-central. Os limites são didáticos, não um mapa individual de localização.
SEMIOLOGIA · ANATOMIA · EXAME CLÍNICO
Um olhar mais próximo
do exame clínico.
40 ilustrações para conectar anatomia, sinais e prática. Explore a coleção, amplie os detalhes e escolha as imagens de cada módulo.
20 Neurológicas20 Cardiovasculares16:9 Widescreen*
*1672 × 941 px · PNG · Formato aproximado de 16:9
40 imagens na coleção
N02 Neurológica
Rede da linguagem
Linguagem e afasias
A linguagem depende de redes distribuídas; os destaques não equivalem a centros isolados nem definem sozinhos um subtipo de afasia.
N03 Neurológica
Cápsula interna
Síndrome motora subcortical
A cápsula interna concentra fibras em um espaço pequeno. A lateralidade e os sinais associados devem ser analisados no exame clínico.
N04 Neurológica
Via corticoespinal
Força e sinais piramidais
Visão conceitual do eixo córtex–tronco–medula. A maioria das fibras cruza no bulbo caudal; não utilizar o traçado artístico como atlas de tratos.
N05 Neurológica
Pesquisa do reflexo patelar
Reflexos profundos
A percussão é feita no tendão patelar com o membro relaxado. O reflexo depende do nervo femoral e dos segmentos L2–L4; o nível de uma lesão exige correlação com o exame.
N06 Neurológica
Pesquisa da resposta plantar
Sinais de liberação piramidal
Estimule a borda lateral da planta, do calcanhar ao antepé, seguindo medialmente ao final. Interprete a resposta dos dedos com idade, técnica e demais achados.
N07 Neurológica
Nervo periférico e músculo
Neurônio motor inferior e sistema periférico
Raiz, plexo e nervo periférico produzem distribuições distintas. Trajetos são simplificados e o detalhe fascicular foi ampliado; a localização exige correlacionar força, sensibilidade e reflexos.
N08 Neurológica
Junção neuromuscular
Fatigabilidade e transmissão neuromuscular
A transmissão entre nervo e músculo depende de liberação, receptores e resposta da fibra. A imagem é uma representação molecular simplificada.
N09 Neurológica
Modalidades sensitivas
Sensibilidade e propriocepção
Tato, dor, temperatura, vibração e posição articular devem ser examinados separadamente e comparados entre os lados. Receptores ampliados e distribuídos de forma esquemática; as posições ilustradas não definem territórios exclusivos.
N10 Neurológica
Medula em corte transversal
Síndromes medulares
A organização transversal da medula ajuda a correlacionar sinais motores, sensitivos e autonômicos. Os territórios coloridos são esquemáticos.
N11 Neurológica
Tronco encefálico
Síndromes alternas e pares cranianos
Mesencéfalo, ponte e bulbo integram vias longas e funções de nervos cranianos. A imagem apoia a orientação espacial, não a localização exata de núcleos.
N12 Neurológica
Exame das pupilas
Reflexos pupilares
Compare tamanho, simetria e respostas direta e consensual. A iluminação da prancha é ilustrativa e não estabelece diagnóstico.
N13 Neurológica
Exame da motilidade ocular
Pares III, IV e VI
O paciente acompanha um alvo com os olhos, mantendo a cabeça imóvel. A avaliação inclui amplitude, alinhamento, diplopia e nistagmo, conforme a posição do olhar.
N14 Neurológica
Motricidade da face
Nervo facial e paresia facial
Observe fronte, fechamento ocular e sorriso em conjunto. A presença ou ausência de fraqueza frontal, isoladamente, não define a origem central ou periférica.
N15 Neurológica
Via óptica
Visão e localização topográfica
As fibras nasais cruzam no quiasma e as temporais permanecem ipsilaterais. A prancha não representa defeitos de campo visual individuais.
N16 Neurológica
Cerebelo e coordenação
Síndrome cerebelar
Vermis, hemisférios e conexões cerebelares contribuem para equilíbrio e coordenação. As divisões funcionais não têm limites rígidos.
N17 Neurológica
Prova índice–nariz
Dismetria e coordenação apendicular
A precisão, a decomposição e a oscilação do movimento são avaliadas durante a tarefa. Uma imagem estática não demonstra o desempenho completo.
N18 Neurológica
Teste de Romberg
Equilíbrio e aferência proprioceptiva
A piora ao fechar os olhos sugere dependência visual para o equilíbrio. Romberg não deve ser tratado como sinônimo de prova cerebelar.
N19 Neurológica
Marcha parkinsoniana
Marcha e movimentos anormais
Postura fletida, passos curtos e menor balanço dos braços são pistas a integrar com bradicinesia, rigidez e outros achados.
N20 Neurológica
Pesquisa de sensibilidade vibratória
Exame sensitivo distal
A vibração é testada sobre proeminências ósseas e comparada distal e proximalmente. Integre a resposta com posição articular e demais modalidades.

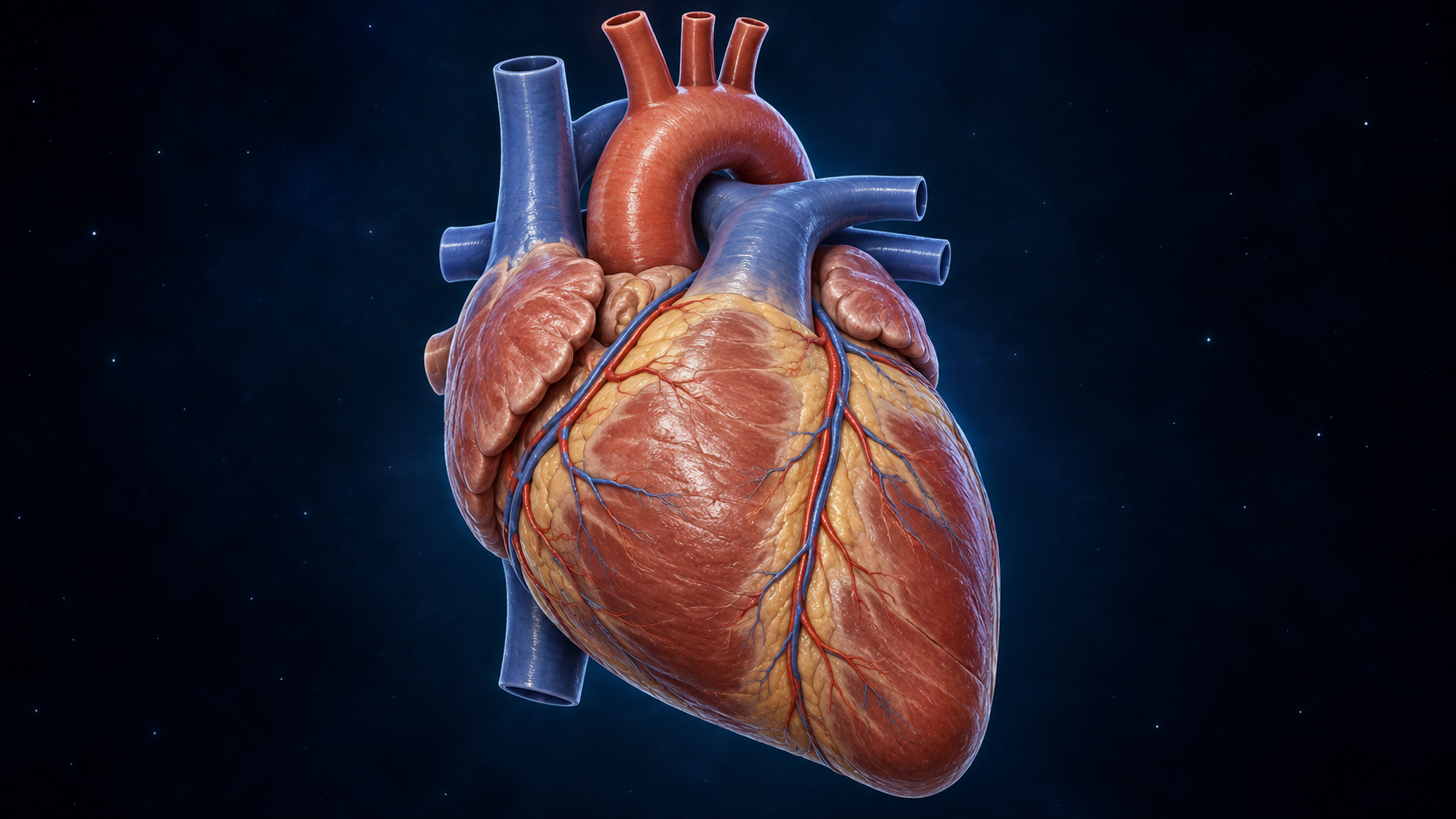

C01 Cardiovascular
Coração e grandes vasos
Anatomia funcional e ciclo cardíaco
Visão externa do coração e dos grandes vasos. A orientação espacial apoia o estudo do precórdio; não se trata de imagem de um paciente.

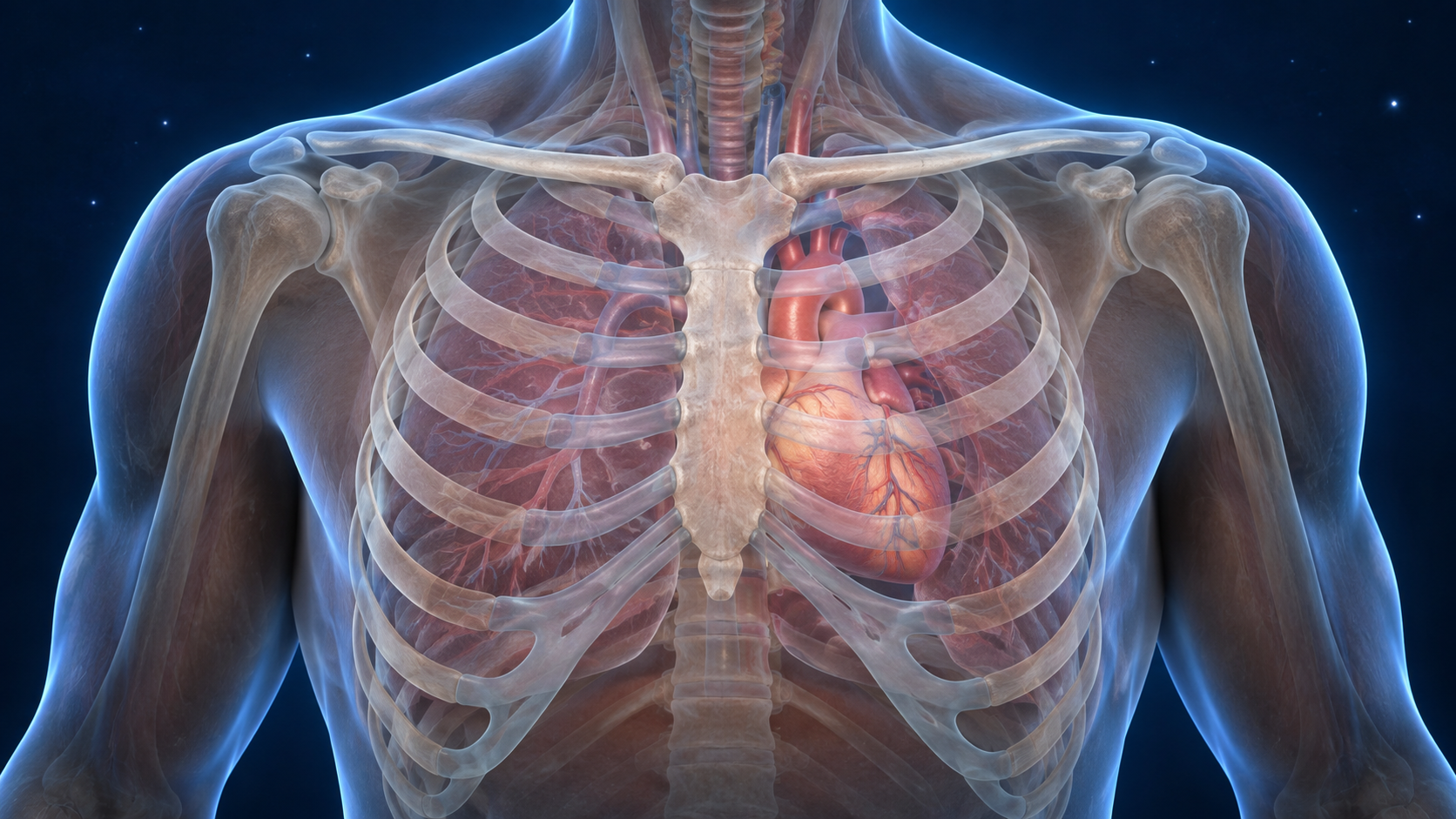

C02 Cardiovascular
Tórax e precórdio
Técnica de ausculta
O esterno, as costelas e as clavículas ajudam a orientar o exame do precórdio. Localize os espaços intercostais por palpação e confira os focos descritos no módulo.

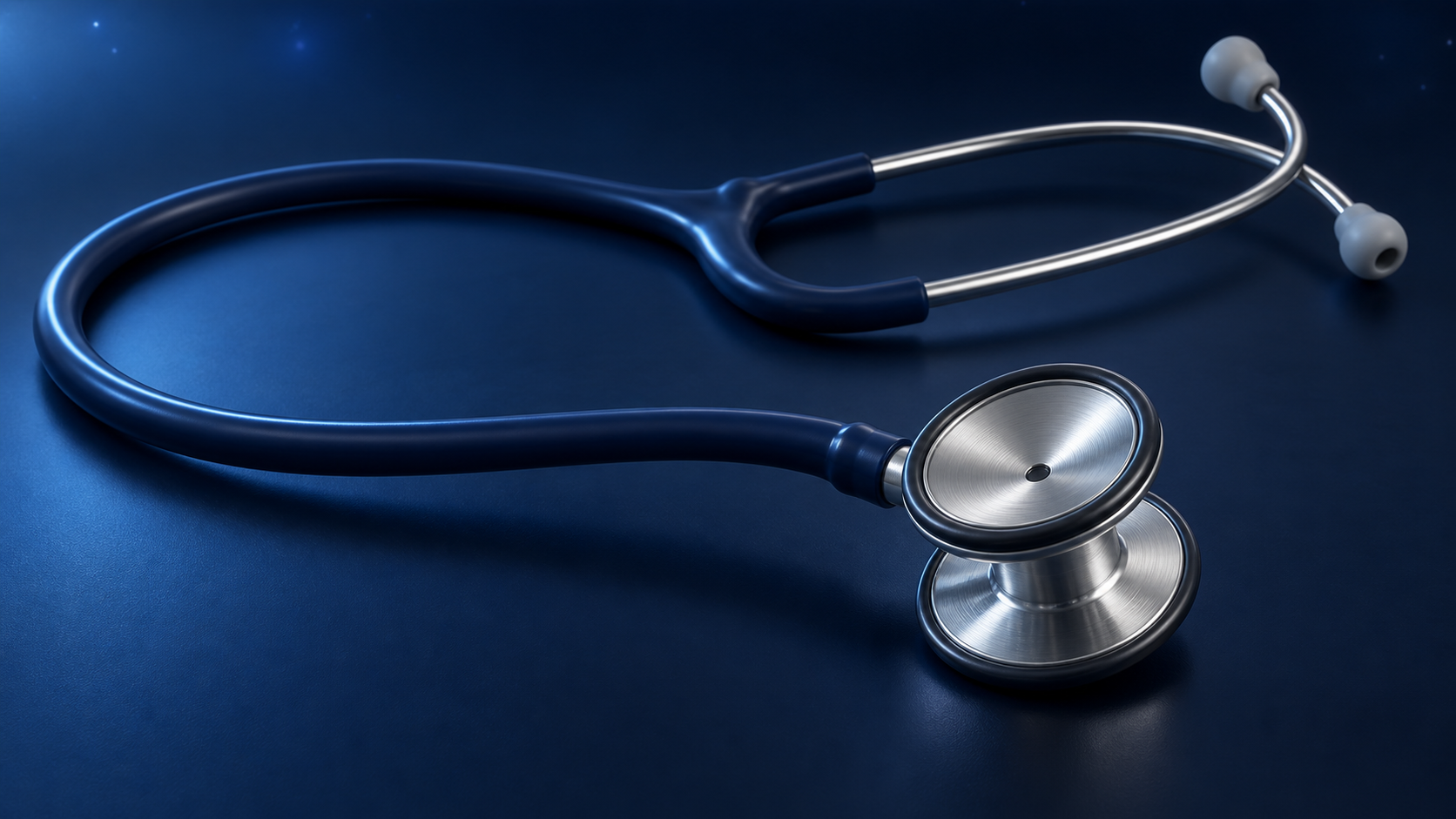

C03 Cardiovascular
Estetoscópio: campânula e diafragma
Técnica e frequência dos sons
Campânula, diafragma e pressão de contato influenciam os sons percebidos. A técnica depende do tipo de estetoscópio e do objetivo da escuta.
C04 Cardiovascular
Palpação do ictus cordis
Inspeção e palpação do precórdio
Localização, extensão e caráter do impulso apical devem ser avaliados em conjunto, considerando biotipo e posição do paciente.
C05 Cardiovascular
Medida da pressão arterial
Pressão arterial e técnica de medida
Repouso, braço apoiado na altura do coração e manguito adequado fazem parte de uma medida interpretável.
C06 Cardiovascular
Palpação do pulso arterial
Pulsos, ritmo e perfusão
Avalie frequência, regularidade, amplitude e simetria. O achado do pulso precisa ser integrado ao restante do exame.
C07 Cardiovascular
Inspeção das veias cervicais
Jugular e congestão venosa
A inspeção venosa cervical exige posição adequada e observação das pulsações. A figura é conceitual e não fornece uma medida de pressão venosa.
C08 Cardiovascular
Edema com cacifo
Congestão e inspeção periférica
O edema com cacifo é um achado inespecífico. Distribuição, simetria, pele, jugular e contexto orientam o raciocínio.

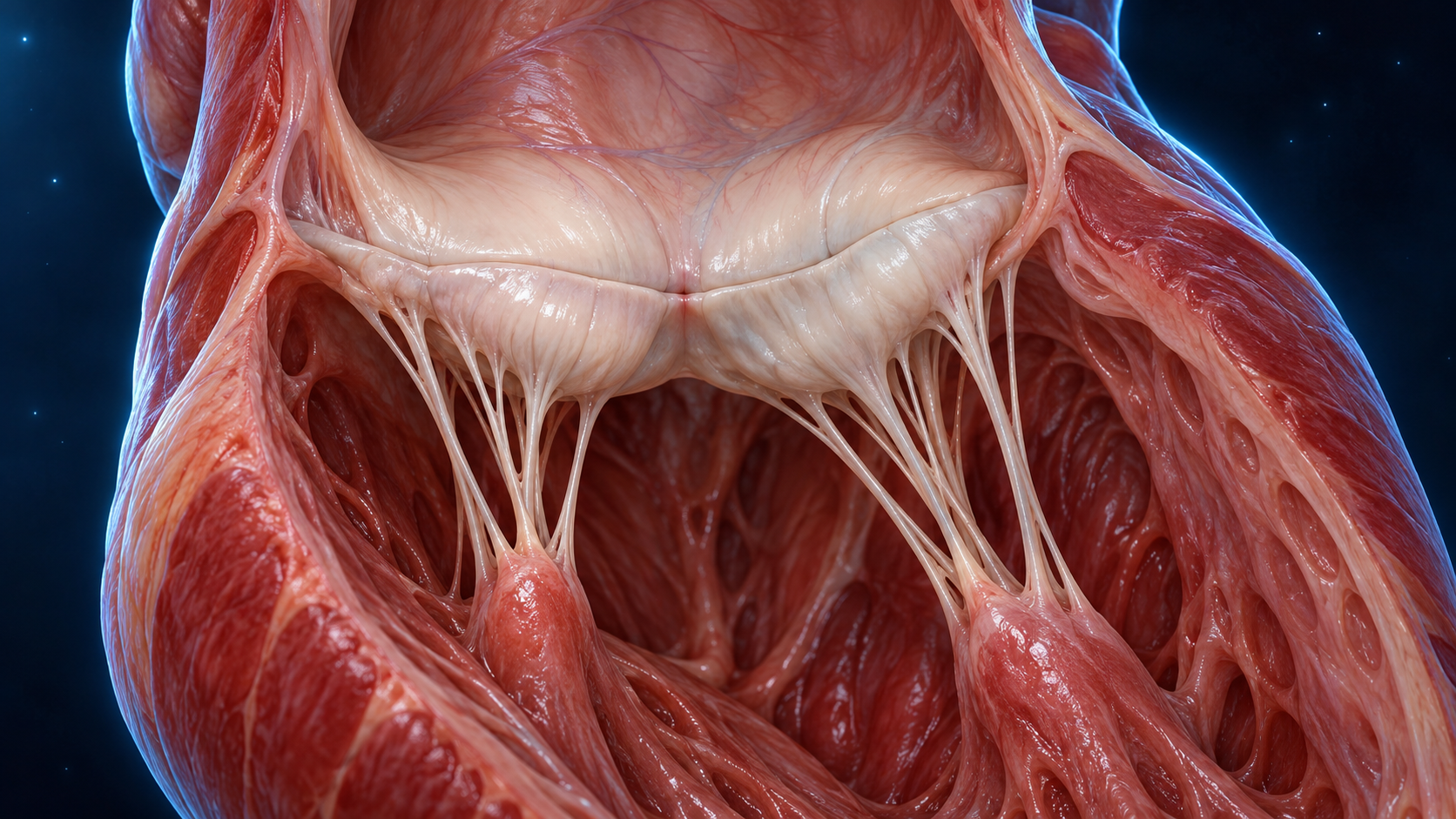

C09 Cardiovascular
Sístole: coaptação mitral
Ciclo cardíaco e relação com B1
A coaptação mitral impede o refluxo para o átrio durante a sístole. A prancha destaca o aparelho mitral, sem representar todas as fases do ciclo.

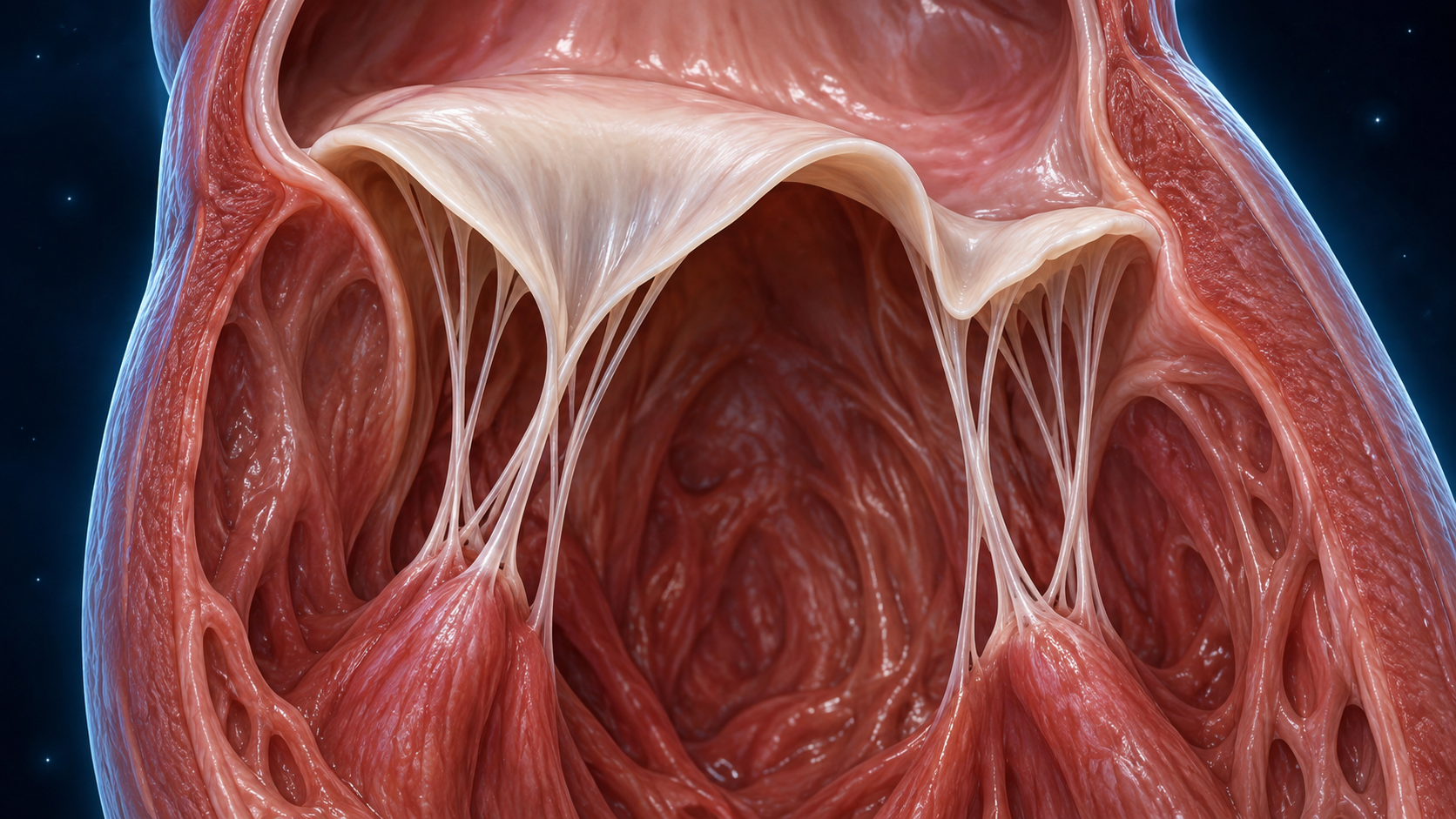

C10 Cardiovascular
Diástole: abertura mitral
Ciclo cardíaco e enchimento
A abertura mitral permite o enchimento do ventrículo esquerdo a partir do átrio. A prancha mostra o aparelho mitral em uma fase do enchimento.

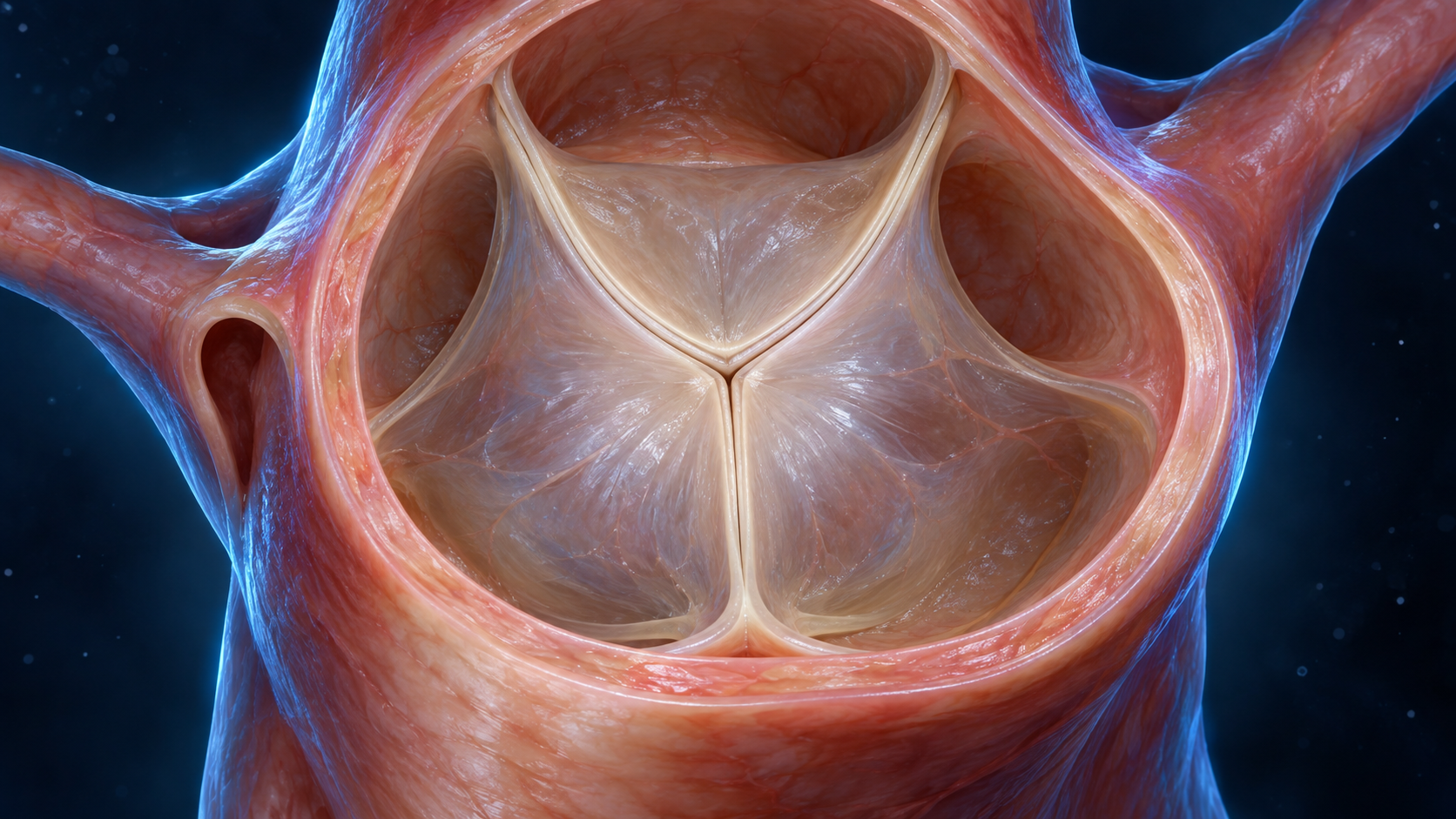

C11 Cardiovascular
Válvula aórtica e B2
Bulhas e fechamento semilunar
A segunda bulha (B2) relaciona-se ao fechamento das válvulas aórtica e pulmonar. Seu desdobramento depende da relação temporal entre os componentes.

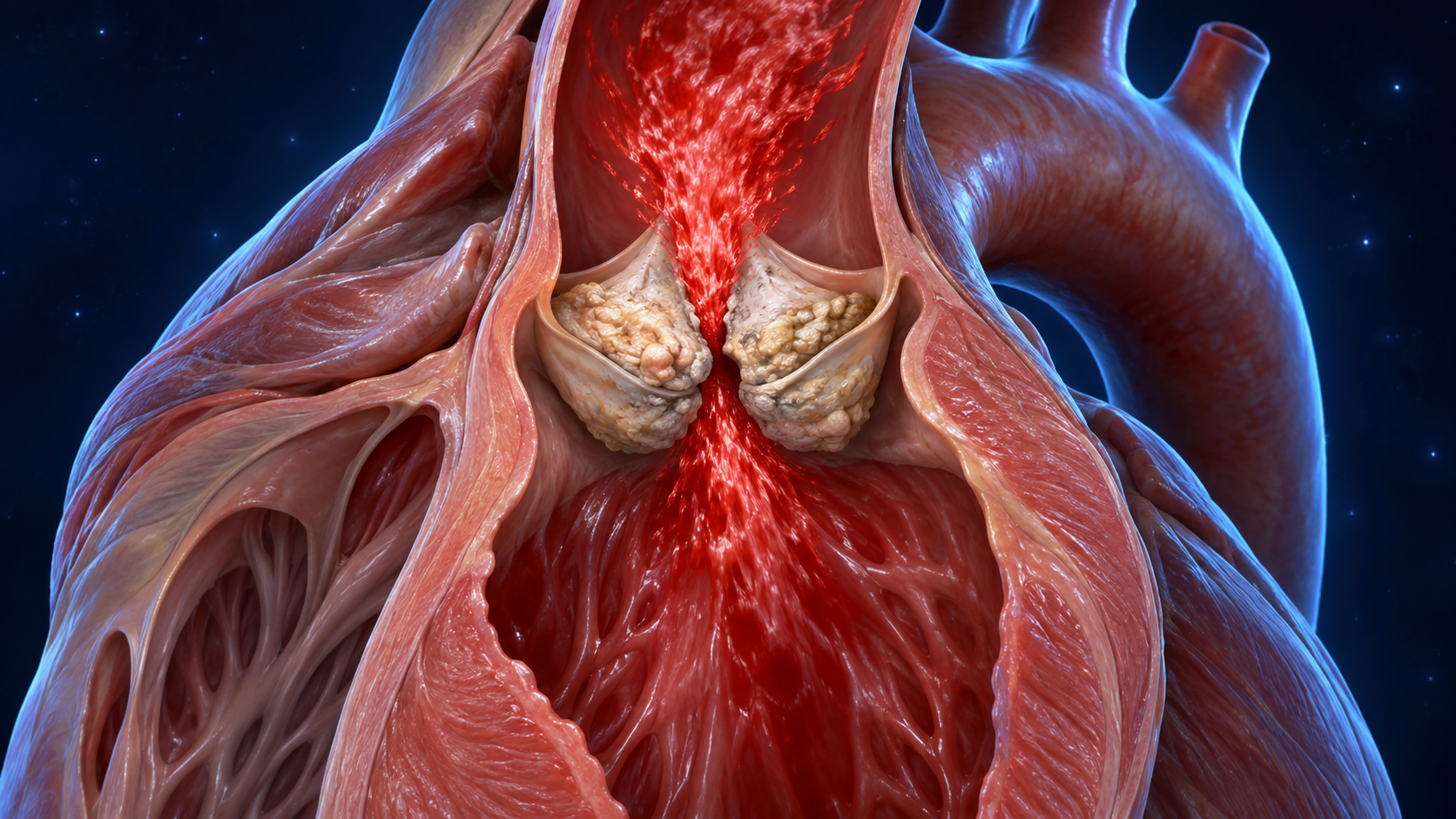

C12 Cardiovascular
Estenose aórtica
Sopro sistólico de ejeção
A obstrução à ejeção pode gerar sopro ejetivo. Intensidade do sopro isoladamente não determina a gravidade da estenose.

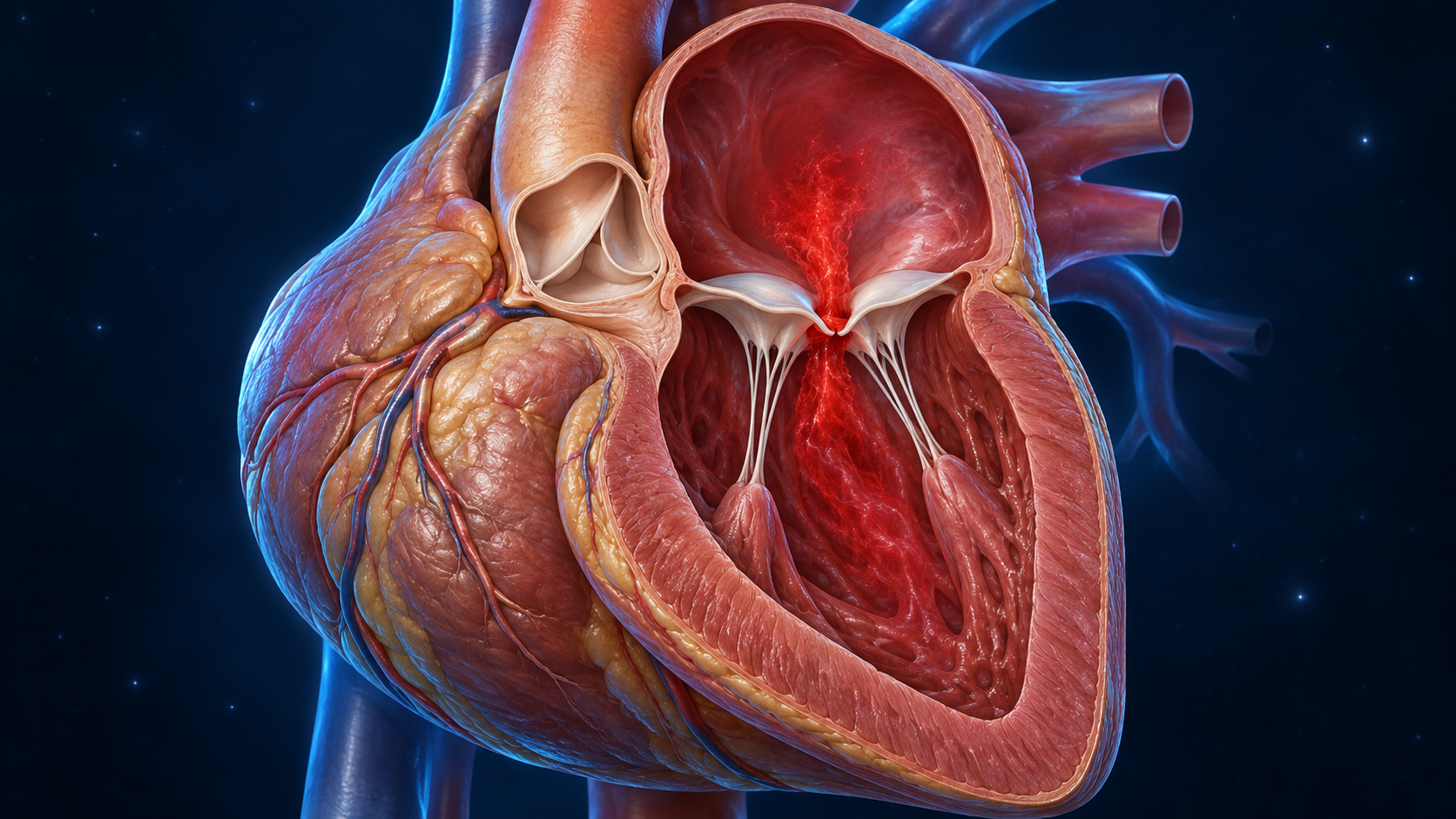

C13 Cardiovascular
Insuficiência mitral
Sopro holossistólico e regurgitação
A regurgitação mitral conduz sangue do ventrículo esquerdo ao átrio esquerdo durante a sístole. O exame exige correlação com repercussão e contexto.

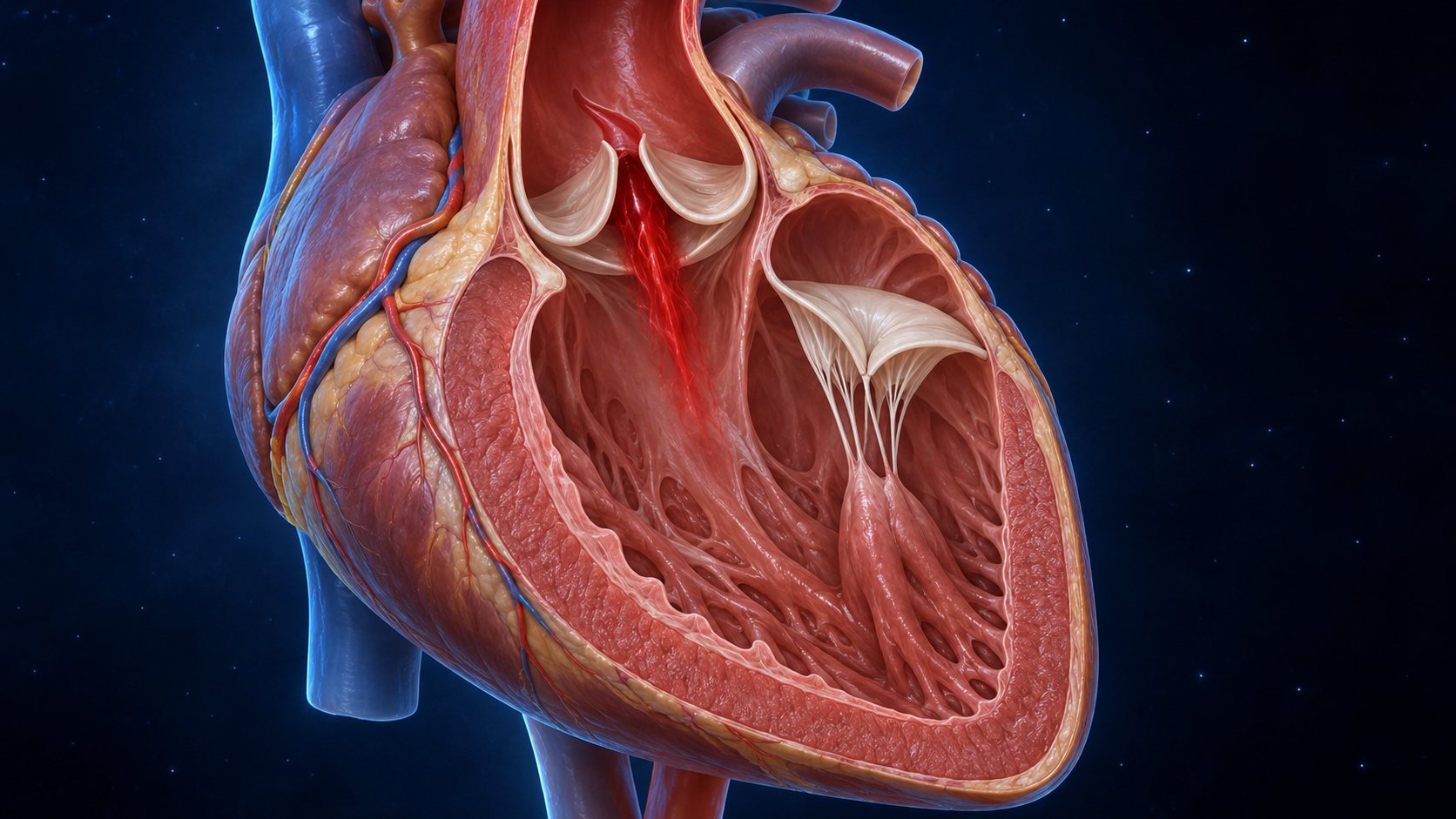

C14 Cardiovascular
Insuficiência aórtica
Sopro diastólico e refluxo aórtico
Na insuficiência aórtica, o refluxo da aorta para o ventrículo esquerdo ocorre durante a diástole. A imagem não quantifica a regurgitação.

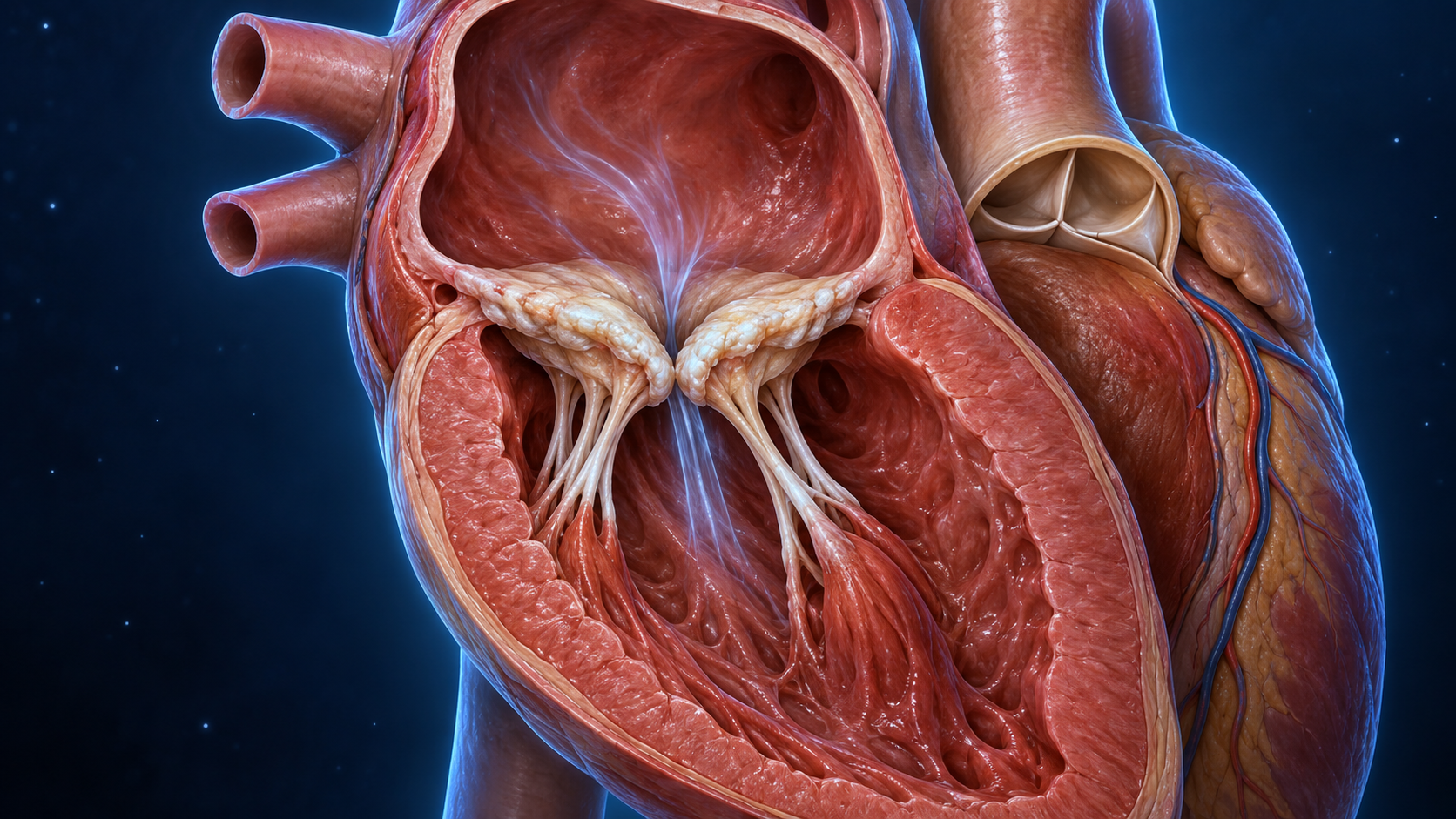

C15 Cardiovascular
Estenose mitral
Ruflar diastólico e abertura mitral
A obstrução ao fluxo do átrio esquerdo para o ventrículo esquerdo ocorre na diástole. O estalido de abertura não está presente em todos os casos.

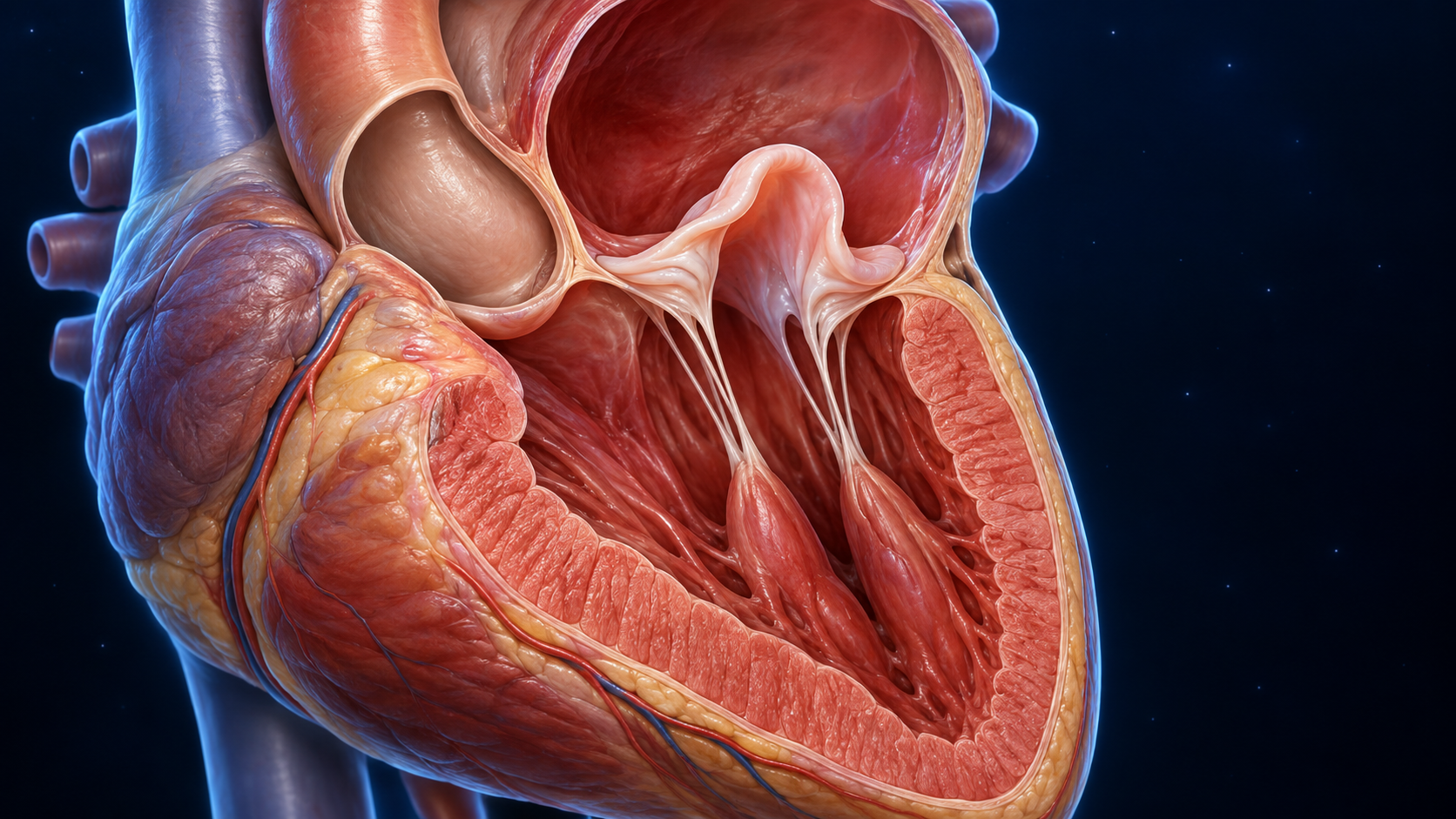

C16 Cardiovascular
Prolapso da valva mitral
Clique e sopro sistólico tardio
O prolapso envolve deslocamento de tecido valvar em direção ao átrio durante a sístole. Clique e sopro dependem das condições de carga e da expressão clínica.

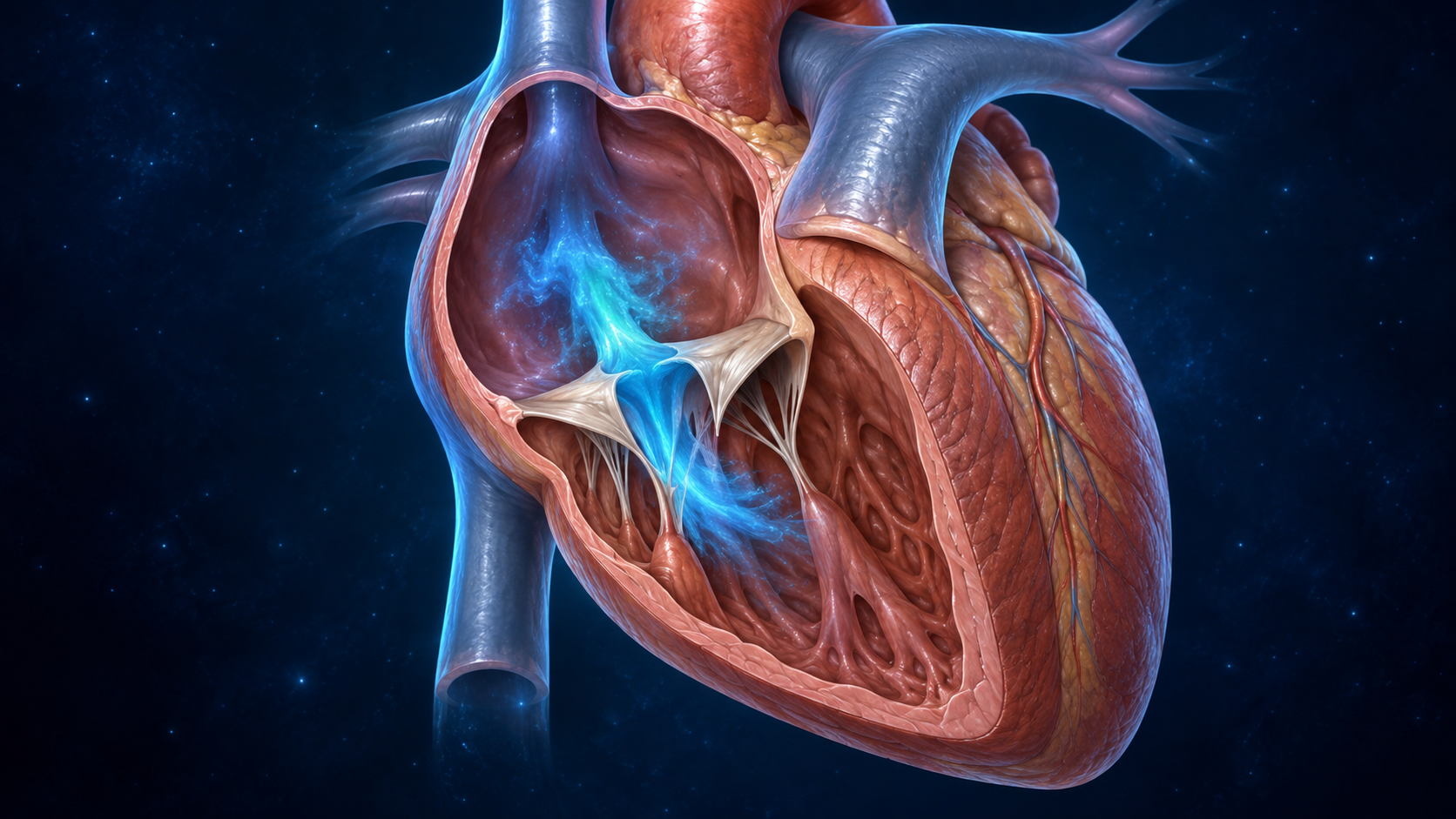

C17 Cardiovascular
Insuficiência tricúspide
Sopros direitos e resposta à inspiração
A regurgitação tricúspide ocorre do ventrículo direito para o átrio direito na sístole. A resposta às manobras ajuda, mas não substitui a avaliação completa.

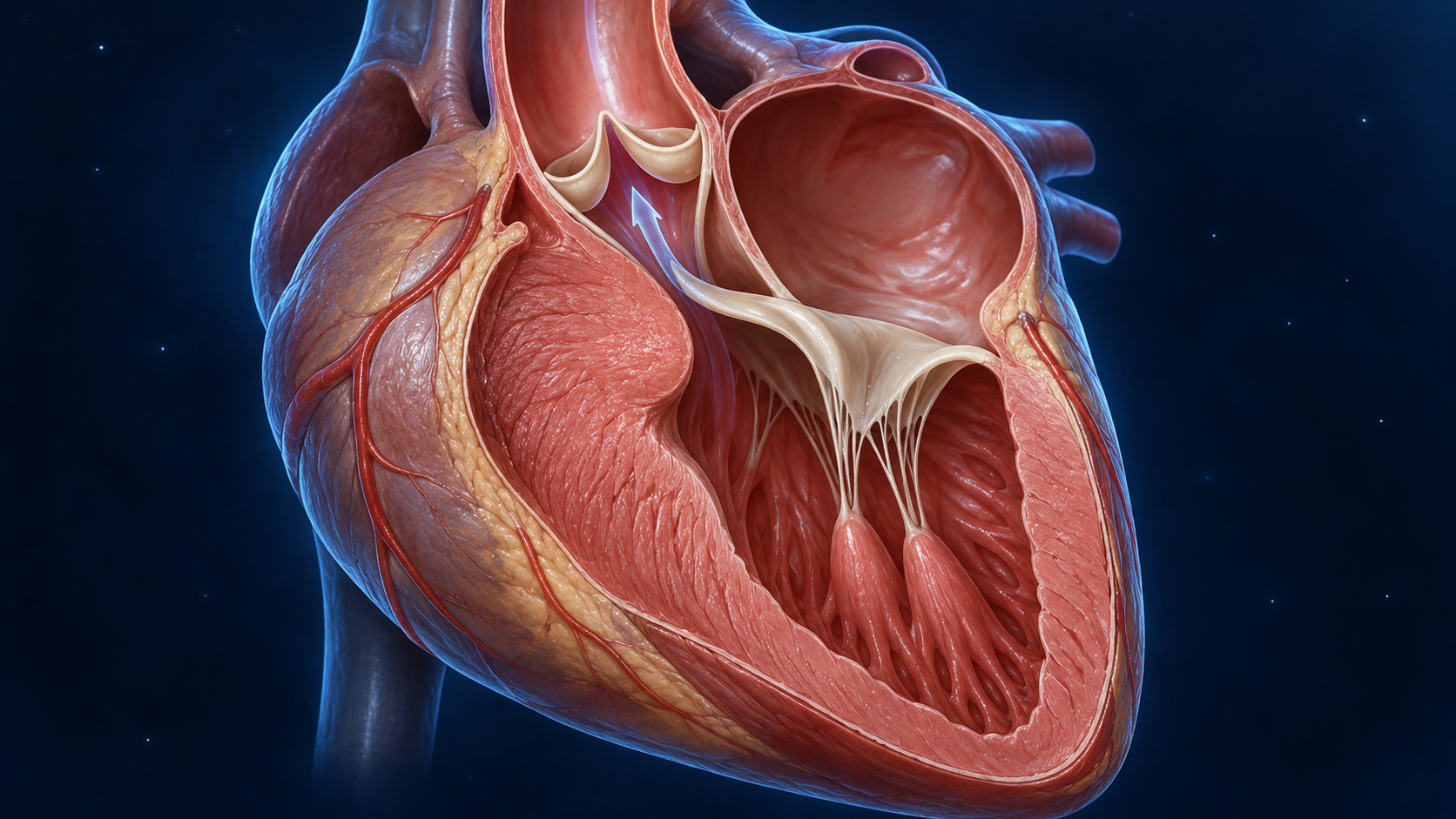

C18 Cardiovascular
Obstrução dinâmica da via de saída
Cardiomiopatia hipertrófica e manobras
A hipertrofia septal e o movimento anterior sistólico da mitral podem contribuir para obstrução dinâmica. Nem toda cardiomiopatia hipertrófica é obstrutiva.

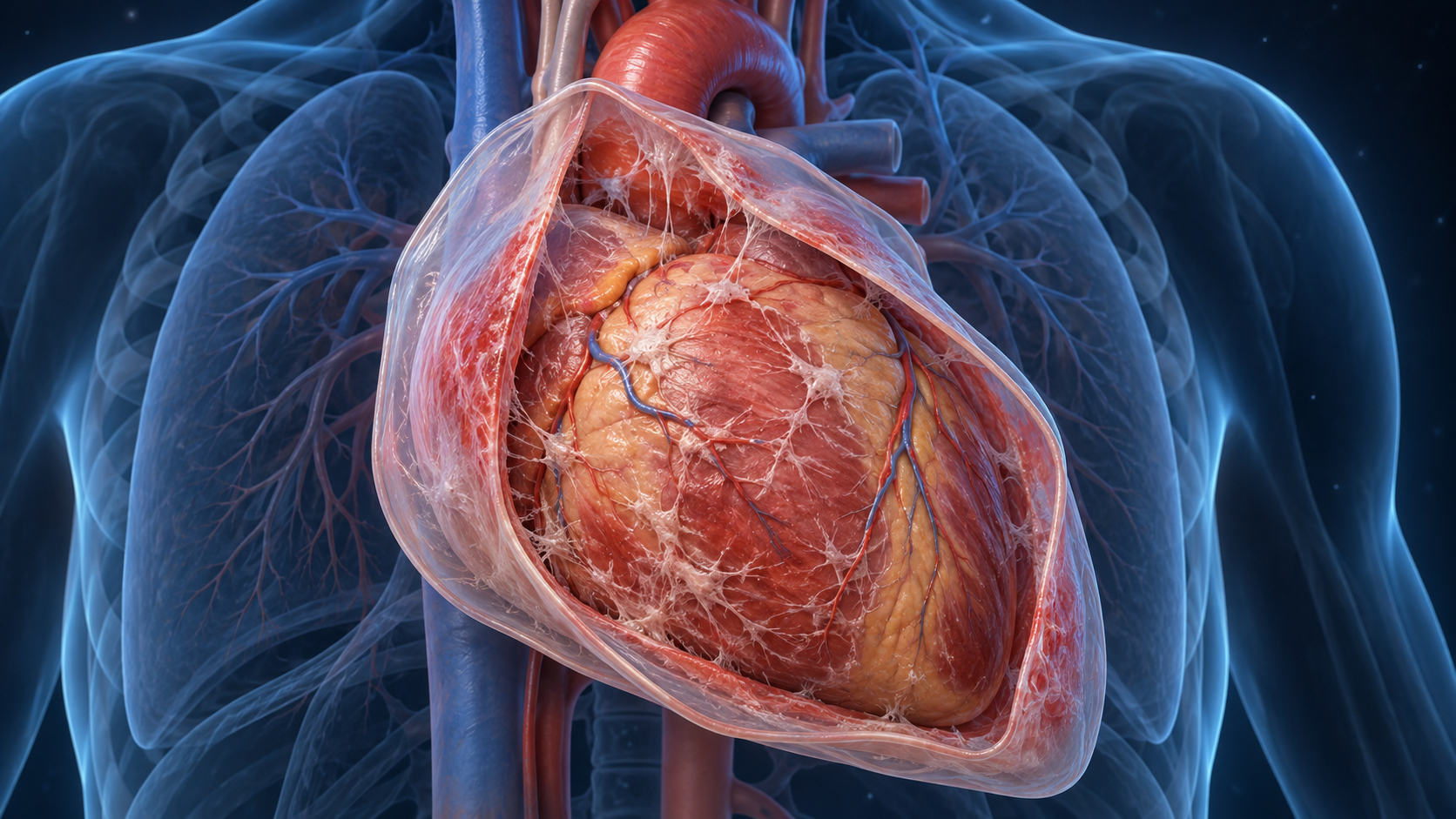

C19 Cardiovascular
Pericárdio inflamado e atrito
Atrito pericárdico
O atrito pode resultar do contato entre superfícies pericárdicas inflamadas. A imagem é uma analogia anatômica; não reproduz nem confirma o som.

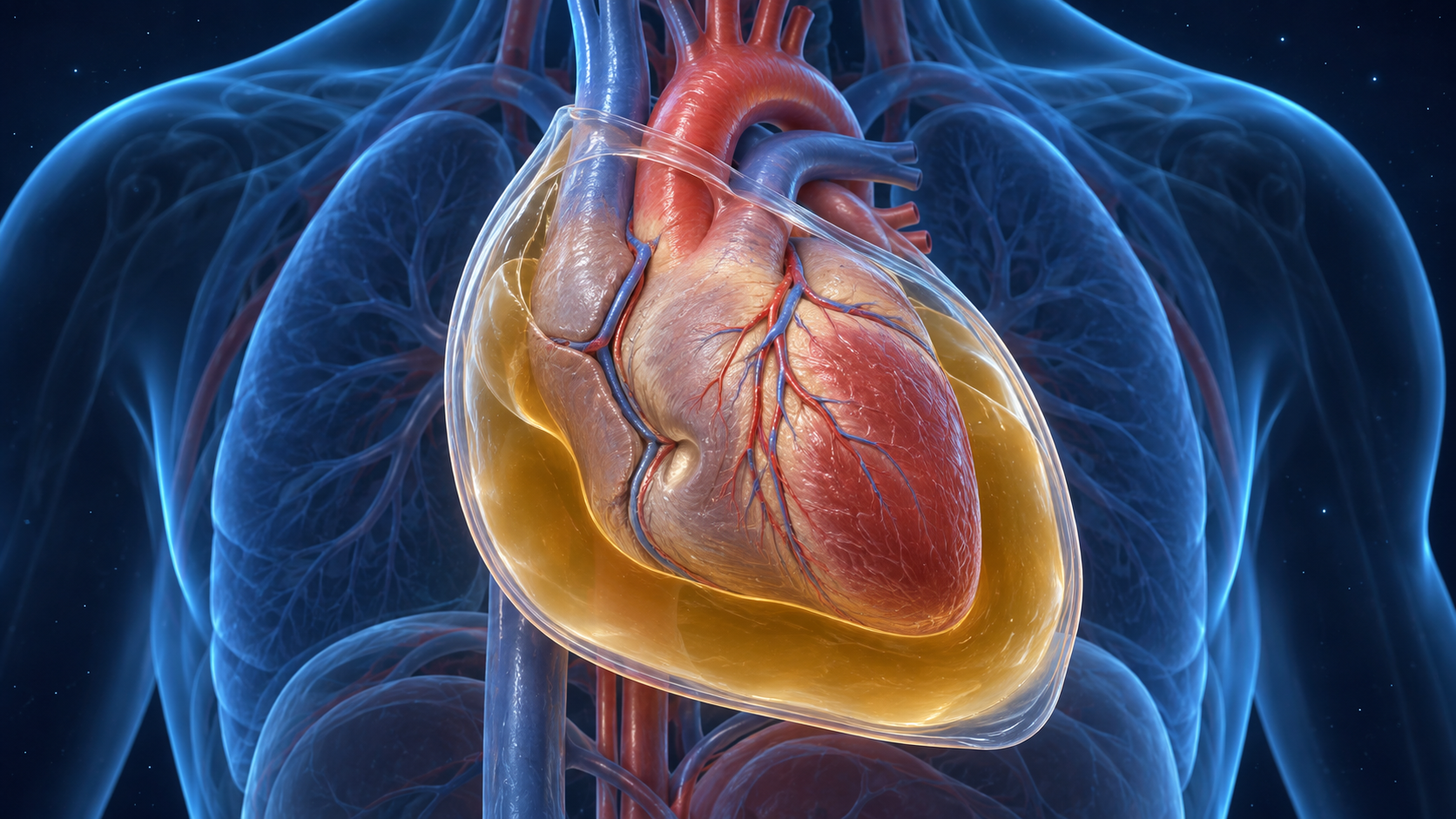

C20 Cardiovascular
Derrame pericárdico e tamponamento
Síndrome pericárdica e repercussão hemodinâmica
Derrame e tamponamento não são sinônimos. A repercussão depende da pressão, da velocidade de acúmulo e das condições cardíacas.
Nenhuma imagem encontrada. Tente outro termo ou escolha “Todas”.
DA IMAGEM AO EXAME
Observe. Descreva. Correlacione.
Identifique a estrutura ou manobra, explique o mecanismo e confronte o achado com o restante do exame. As figuras são esquemáticas; não representam medidas, saturação de oxigênio nem Doppler real.
